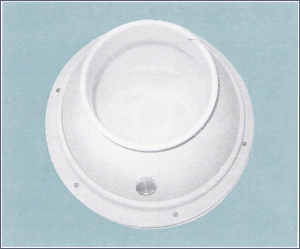

  PK형 DIFFUSER는 취출 방향을 간단하게 상하좌우 약 30°를 이동할 수 있습니다. 또 소형의 것은 미용실, 영사실, 주방 혹은 열기가 다량으로 발산하는 작업장 등의 SPOT분사에 적합합니다.

구조
* ROLLING으로 성형된 3/4정도의 구모양의 BODY에 전후면으로 FLANGE를 끼워 스크류로 고정하여 맞물립니다.
* 취출 방향의 이동 및 정지를 원활하게 하기 위하여 부드러운 WOOL FELT를 접착면 사이에 삽입합니다.
* BODY 앞면에 풍량을 조절할 수 있도록 DAMPER 손잡이가 돌출되어 있습니다.
* 재질 - 알루미늄
* 마감 - ACRYLIC 소부 및 분체도장, 알루미늄 원색

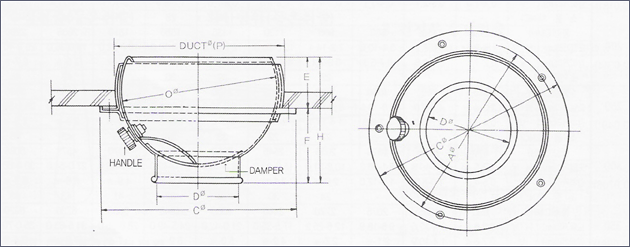

표준규격


규격

D

C

E

F

H

A

O

DUCT¢(P)

BOLT

PK-4 38 115 18 40 58 95 80

85

4EA

PK-5 50 140 26 50 76 120 105

110

4

PK-6 65 175 36 64 100 155 145

148

4

PK-8 75 200 40 75 115 180 165

170

5

PK-10 110 255 65 90 155 230 210

215

5

PK-14 140 325 75 130 205 300 275

280

5

PK-16 165 360 75 156 230 335 315

320

5

PK-20 190 360 100 145 230 335 315

320

6

PK-22

220

420

100

190

290

390

360

370

6

PK-25

260

520

120

205

325

500

485

490

10

PK-30

310

520

120

205

325

500

485

490

10

* 기타 규격은 당사에 문의바랍니다.                                                                                        (표준규격:mm)
