> 제품소개 > 원형 Diffuser

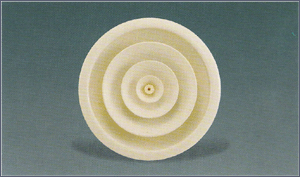

RD형은 일반 냉.난방 환기용으로 쓰여집니다.
    내부 취출 CORE와 외부 CORE가 CRIP으로 조립되어 있으며 천장 마감면과의 설치 조화가 잘 이룹니다.
    적은 소음 및 압력강하로 보다 효율 높은 기류의 확산 및 도달거리를 얻을 수 있는 표준형 DIFFUSER입니다.



구조
   * 내부 CORE와 외부 CORE가 CRIP으로써 조립되어 있습니다.
   * 설치 후에도 내부 CORE의 분해가 가능하여 청소하기가 간편합니다.
   * DIFFUSER 전면 중앙에 부착된 핸들로써 풍량의 조절이 용이합니다.
   * 외부 CORE의 뒷면에 RUBBER GASKET를 부착하여 기류의 LEAKAGE로 인한 DIFFUSER 주위가
      더럽혀지는 것이 극소합니다.

재질
    *  철재 및 알루미늄제, 스테인레스(SUS304)

마감
    *  철재 - 분체도장 및 ACRYLIC소부 도장)
    *  알루미늄제 -  분체 도장 및 알루미늄 원색

주문방법
    *  호칭치수 * 재질 *마감







표준규격

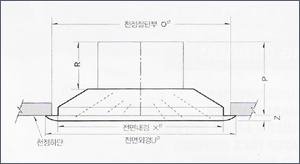

규격 치수 (도면참조) 비고
P R Z
SHSD - 125 270 240 230 130 90 4



SHSD - 150 320 270 260 135 90 4
SHSD -200 420 375 365 142 90 6
SHSD - 250 480 420 410 154 90 6
SHSD - 300 550 490 480 165 90 6
SHSD - 350 650 600 590 202 100 10
SHSD - 375

650

600

590

202

100

10



SHSD - 400 650 600 590 202 100 10
SHSD - 450

820

760

750

240

120

12



SHSD - 500

820

760

750

240

120

12



SHSD - 600

1100

1040

1030

330

160

15



1. 기타 규격은 당사에 문의바랍니다.                                                                                        (표준규격:mm)
