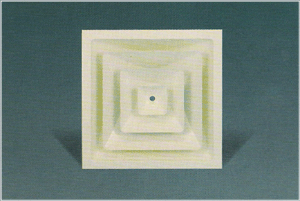

특징 |
|
|
|
|
- SD형은 일반 냉난방 환기용으로 쓰여집니다. 일반 특성은
RD와 동일하나 FACE가 사각이므로
TEX TYPE 천장면 사용시, 또는
등기구와도 조화를 잘 이룰 수가
있습니다.
|
|
|

|
|
|
|
|
|
구조 |
|
|
|
|
* 내부 CORE와 외부 CORE가 CRIP으로써 조립되어 있습니다.
* 설치 후에도
내부 CORE의 분해가 가능하여
청소하기가 간편합니다.
*
DIFFUSER 전면 중앙에 부착된
핸들로써 풍량의 조절이 용이합니다.
* 외부 CORE의
뒷면에 RUBBER GASKET를 부착하여
기류의 LEAKAGE로 인한 DIFFUSER
주위가
더럽혀지는
것이 극소합니다.
|
재질 |
|
|
* 철재 및 알루미늄제,
스테인레스(SUS304)
|
마감 |
|
|
* 철재 - 분체도장 및 ACRYLIC소부
도장)
*
알루미늄제
- 분체
도장
및 알루미늄
원색
|
주문방법 |
|
|
* 호칭치수 * 재질 *마감
|
|
|
|
|
|
표준규격 |
|
|
|
|
| 규격 |
치수 (도면참조) |
비고 |
| U |
O |
X |
P |
W |
R |
Z |
| SHSD - 100 |
303 |
270 |
260 |
100 |
40 |
60 |
6 |
|
| SHSD - 125 |
303 |
270 |
260 |
100 |
40 |
60 |
6 |
|
| SHSD - 150 |
303 |
270 |
260 |
100 |
40 |
60 |
6 |
|
| SHSD -200 |
303 |
270 |
260 |
100 |
40 |
60 |
6 |
|
| SHSD - 250 |
410 |
370 |
360 |
125 |
60 |
60 |
6 |
|
| SHSD - 300 |
460 |
420 |
410 |
135 |
65 |
65 |
7 |
|
| SHSD - 350 |
530 |
490 |
480 |
140 |
70 |
70 |
8 |
|
| SHSD - 400 |
600 |
560 |
550 |
140 |
70 |
70 |
8 |
| |
|
|
|
* 기타 규격은 당사에 문의바랍니다. (표준규격:mm)
|
|
